MCM/MCH定位承載裝置

定位承載裝置

定位承載裝置

MonoCarrier™定位承載滑台實現最高回轉速度

定位時間縮短

採用新方式的伺服演算系統Servo Algorithm,所需整定時間只要以前的1/5以下。裝置性能、生產性都大幅向上提升。

NSK將經過長年培育的技術力集結在一起,將定位承載裝置設定為標準在庫,是業界其他廠商所望塵莫及的。

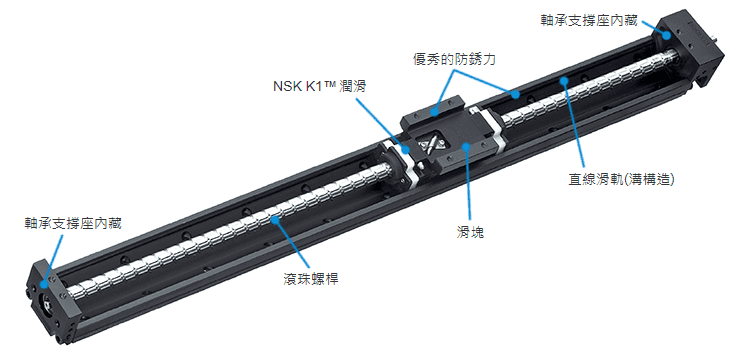

定位承載裝置為將信賴性高的NSK製滾珠螺桿、直線滑軌、軸承支撐座合成一體成為輕量且小型化的單軸精密定位滑台。
對於無法簡單的進行潤滑劑補充的機械設備環境,因為NSK K1™的安裝及與油脂併用之下,可以維持長期間的潤滑性能。

優秀的防銹力

因為將滑軌及滑座(SLIDER)以低溫鍍鉻設定為標準式樣,因此在一般的保管及使用之下能夠壓抑住生銹。
若要更高一層的防銹效果,則有氟化低溫鍍鉻可以對應。

滾珠螺桿、直線滑軌、軸承支撐座的三要素合成一體的構造對於設計者的選用及安裝工程皆有大幅度的縮減。
滑軌的下面及單邊側面為基準,所以很容易取得安裝所需精度。

依用途分為兩種類的斷面形狀

輕量型 MCM定位承載滑台
高剛性 MCH定位承載滑台
兩者皆充分的利用斷面設計成為小型化構造。



製作範圍

  公稱型號 導程(mm) 滑塊 行程(mm)
MCM MCM02 1,2 單滑塊 150
MCM03 1,2 單滑塊 150
10,12 單滑塊 350
MCM05 5,10,20 單滑塊 900
雙滑塊 810
MCM06 5,10,20 單滑塊 1000
雙滑塊 910
MCM08 5,10,20 單滑塊 1000
雙滑塊 880
MCM10 10,20 單滑塊 1800
雙滑塊 1670
MCH MCH06 5,10,20 單滑塊 600
雙滑塊 500
MCH09 5,10,20 單滑塊 1000
雙滑塊 850
MCH10  10,20 單滑塊 1800
雙滑塊 1650
MCL06 5,10,20 單滑塊 500

定位承載滑台選配部品

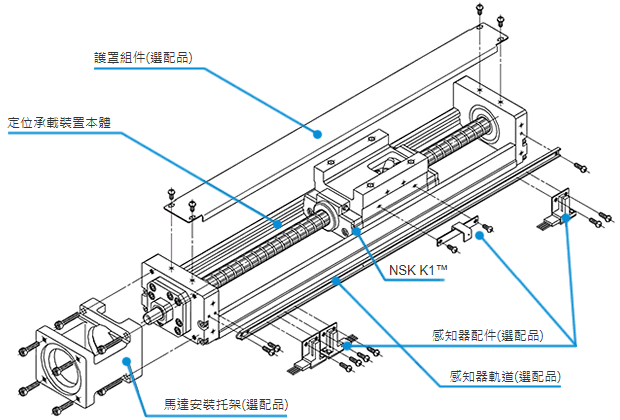

MCM 輕量型承載滑台

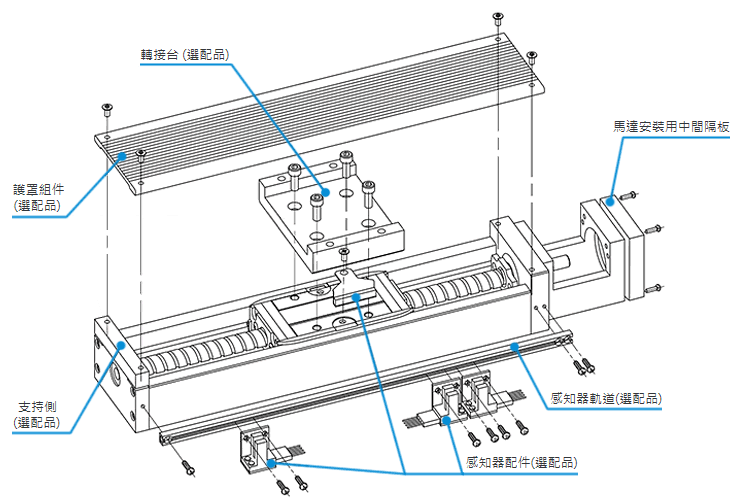

MCH 高剛性承載滑台
