高剛性、超大扭矩定位模組SR型

高剛性SR型超大扭矩定位模組

SR型超大扭矩定位模組

MegaPositioner

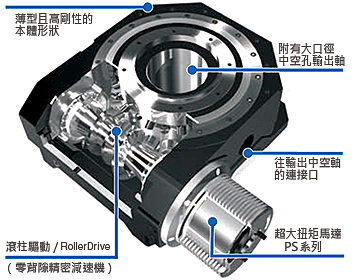

滾柱驅動+超大扭矩馬達

定位時間縮短

採用新式的伺服演算法Servo Algorithm所需整定時間只要以前的1/5以下。裝置性能、生產性都大幅向上提升。將無背隙減速機與超大扭矩伺服馬達組合成一體,實現小型化且強有力的高精度馬達定位模組。

對較大慣性或較重物以大扭矩來驅動,可以高速定位

最大輸出扭矩約2000N.m即使在700kg.m²的負荷下,旋轉180度僅需4.2秒即可完成。

具有與DD馬達相同等級的高精度定位水準

採用完全不會產生背隙的減速機構,反覆定位精度為±5秒。

薄型的外形具有高剛性,可以支撐較大的負荷

本體高度只有222mm藉由特殊軸承的高剛性,實現高精度的回轉精度。

輸出軸處有大口徑的中空孔,便於配管或設置連結軸

中空孔徑為Ø145mm為業界最大等級,將回轉元件使用上的便利性發揮到極緻。

內藏有控制機能的專用驅動器

採用對於較大慣性定位的最佳控制方式,出乎意料外的容易啟動。






大扭矩定位模組使用方式多樣化

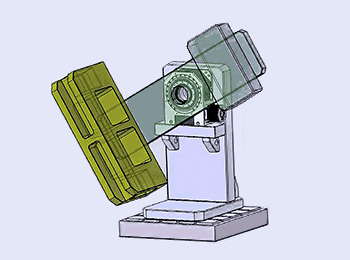

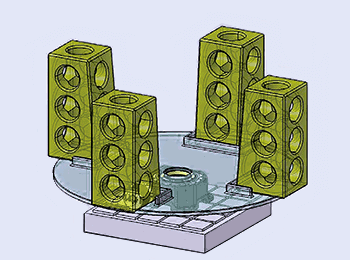

大型重量工件的搬送桌面 大型部材焊接定位機

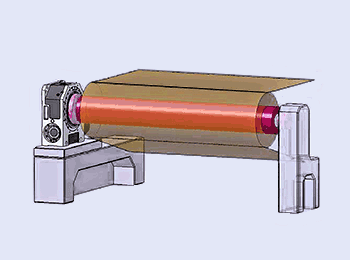

太陽電池用薄膜定寸精密傳送機構 大型加工元件的旋轉機構
