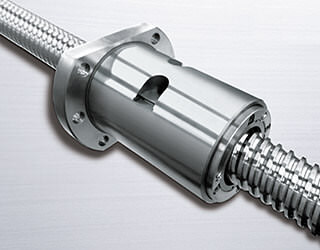

附X1密封墊滾珠螺桿

附 X1 密封墊滾珠螺桿

附 X1 密封墊滾珠螺桿

安裝了新開發的接觸式密封墊,兼具有防塵和潤滑油脂密封的兩種機能。

對工具機的長壽命化及環境保護有幫助。

高防塵性

相對於 NSK 的標準密封墊,將異物通過率降低為其 1/30,對工具機的長壽命化有幫助。

提高潤滑油脂之保持性能

可以減少給脂量,亦有抑制油脂飛散的效果。

於自動給脂時更能發揮其效果。

低扭矩密封墊

由於將密封墊形狀作了最佳化,可以降低扭矩。

附X1密封墊滾珠螺桿構造

為防塵密封墊和潤滑油脂密封墊所組合的2片密封墊構造。與標準密封墊相比較,可提高防塵性及潤滑油脂保持性,也可以減少給脂量。
另外,由於將密封墊形狀作了最佳化,可降低因為密封墊所引起的發熱。

適用範圍(高速工具機用滾珠螺桿)

HMS系列、螺帽形式:ZFRC

HMD系列、螺帽形式:EM

精度等級 JIS規格:C3、C5級、間隙 軸方向間隙:0(偏移預壓)

防塵性能、異物的通過率降低為原有的1/30

潤滑油脂保持性能、潤滑油脂的洩漏量減少

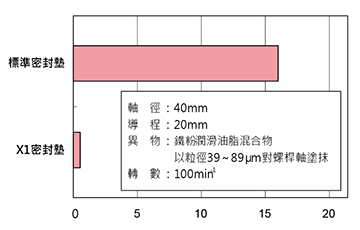

異物通過率試驗的結果(異物通過率 %)

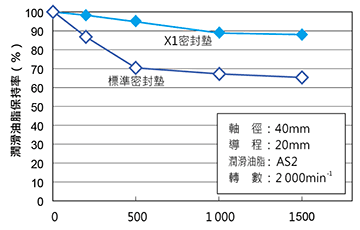

潤滑油脂洩漏試驗的結果(循環數)
