滾柱鍊帶型線性滑軌

滾柱保持器型SMR線性滑軌,由於使用滾柱滾動體取代一般的滾珠滾動體,因此在相同尺寸的線性滑軌上可提供更高的剛性與負載能力,另搭配滾柱保持器的專利設計,更可使其運行更為穩定順暢,特別適用於請求高精度、高負載與高剛性的設備需求,其高剛性、高負載的特性,能滿足重負荷加工的應用。

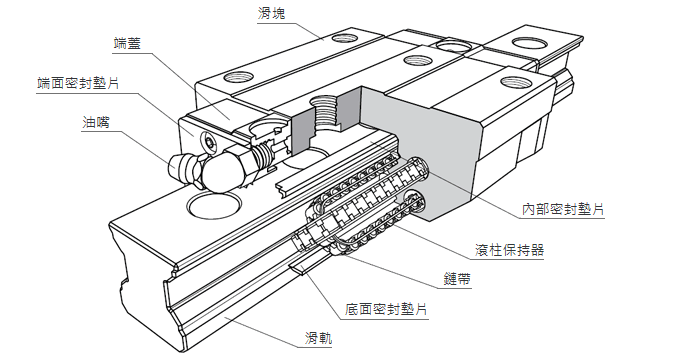

滾柱保持器設計、行走順暢度佳

簡單圓滑的滾柱迴流路徑設計,採用耐衝擊的強化合成樹脂之滾柱循環配件,配合滾柱保持器的設計,防止滾柱與滾柱間的相互磨擦,使滾柱循環進出負荷區與非負荷區時更加平穩,並能保持滾柱在同一直線上運轉,大幅的提高其行走順暢度。低噪音、潤滑效果佳,滾柱保持器的設計減少了滾柱間的金屬碰撞,降低整體的運行噪音,並且在滾柱與保持器間可有效的保持潤滑油脂,潤滑效果佳,提昇了整體的行走順暢度與使用壽命。

點接觸與線接觸

滾柱型的高剛性、超重負荷

滾柱保持器型線性滑軌透過滾柱滾動體與滑塊反滑軌的線接觸受力方式,相較於一般滾珠型線性滑軌的點接觸模式,在承受相同負載時提供更低的彈性變形量,相同外徑條件下提供更高的負載能力,其高剛性、高負載的優良特性,更能滿足重負荷加工的高精度應用。

四方向負荷的最佳化設計

透過有限元素法FEM的結構應力分析,最佳化的四列式滾柱45°接觸角與高剛性斷面設計,除了可以提供徑向及反徑向及橫方向四方向更高的負荷能力,並且可利用預壓調整增加其剛性,更適合各種安裝方式的應用。

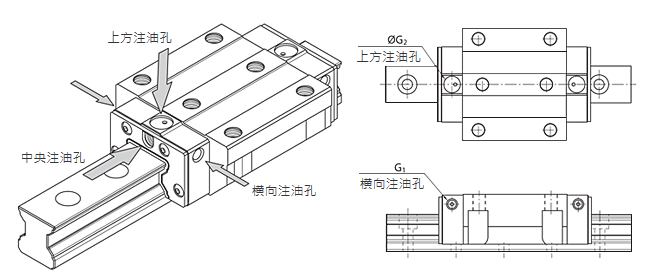

滾柱鍊帶型潤滑注油孔

滾柱鍊帶型提供滑塊兩端面中央、端蓋橫向預留孔及上方預留孔的潤滑注油位置。為防止異物侵入,端蓋橫向預留孔及上乃預留孔沒有貫穿,若有此需求,請於訂貨時說明。各型號所使用的油嘴型式及尺寸如下所示。

SMR E/LE SMR S/LS

滾柱鍊帶型滑塊型式

  • SMR-E重負荷型

  • SMR-S重負荷型

  • SMR-LE超重負荷型

  • SMR-LS超重負荷型
