滾柱型線性滑軌

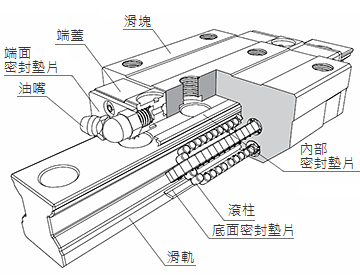

滾柱型MSR線性滑軌由於使用滾柱滾動體取代一般的鋼珠滾動體,因此在相同尺寸的線性滑軌上可提供更高的剛性與負載能力,特別適用於講求高精度、高負載與高剛性的設備需求。

滾柱型特性

四方向負荷的最佳化設計、高剛性、超重負荷

透過有限元素法FEM的結構應力分析,最佳化的四列式滾柱45°接觸角與高剛性斷面設計,除了提供徑向、反徑向及橫方向四方向更高的負荷能力,並且可利用預壓調整增加其剛性,更適合各種安裝方式的應用。


點接觸與線接觸

滾柱型的剛性與負載能力

滾柱型線性滑軌透過滾柱滾動體與滑塊反滑軌的線接觸受力方式,相較於一般滾珠型線性滑軌的點接觸模式,在承受相同負載時提供更低的彈性變形量,相同外徑條件下提供更高的負載能力,其高剛性、高負載的優良特性,更能滿足重負荷加工的高精度應用。



滾柱型滑塊型式

  • MSR-E重負荷型

    除了可從滑塊的上面進行裝配外,同時又適用於工作台無法開安裝螺栓用貫穿孔的狀況下,從滑塊的底面往上進行裝配。

  • MSR-S重負荷型

    縮小滑塊的寬度,安裝可從滑塊的上面進行裝配。



  • MSR-LE超重負荷型

    重負荷型與MSR-E型滑塊具有相同的斷面尺寸,增加滑塊的長度,並且增加負荷鋼珠數量,提昇整體的負荷能力。

  • MSR-LS超重負荷型

    重負荷型與MSR-S型滑塊具有相同的斷面尺寸,增加滑塊的長度,並且增加負荷鋼珠數量,提昇整體的負荷能力。
