滾珠螺桿中空冷卻系統

滾珠螺桿中空冷卻系統

滾珠螺桿中空冷卻系統

中空滾珠螺桿,可在高速機床上使用,以使機床在作高速運動時,不致因滾珠螺桿內的鋼珠與溝槽或鋼珠與鋼珠之間的摩擦所產生的熱溫升,導致滾珠螺桿產生熱變位而影響高定位精度機床的定位精度。

中空冷卻系統特性

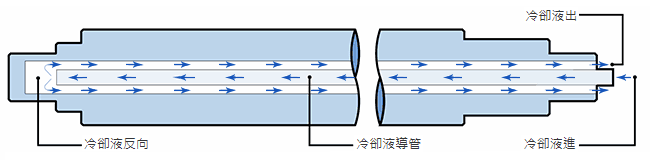

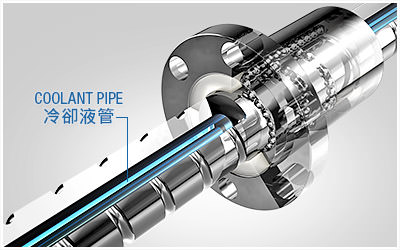

使用由冷卻液管COOLANT PIPE通入滾珠螺桿的中空孔中。此中空孔貫穿整根螺桿,另一端用本公司的專利油封裝置塞住。冷卻液用泵打入冷卻液管中,從管的尾端流出後反向沿著中空孔流回冷卻液收集槽,如此可以冷卻滾珠螺桿。
螺桿中冷卻液再流回冷卻箱中COOLANT UNIT予以降溫後,再度送回冷卻液管內反覆使用。中空冷卻系統能顯著控制滾珠螺桿的溫升,以達到穩定滾珠螺桿精度的效果。尤其適用於高速與高定位精度的工具機。

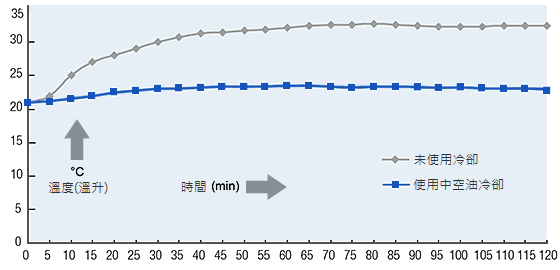

熱溫升控制實驗

由實驗結果可知,本公司所研發出來的中空冷卻系統能顯著控制滾珠螺桿的溫升,達到穩定滾珠螺桿精度的效果。
尤其適用於高速與高定位精度的工具機。

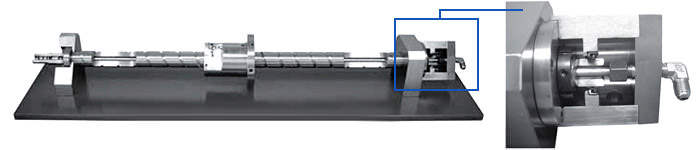

測試條件

外徑: Ø40 mm
導程:10 mm
轉速:1000 mm
速度:10 m/min
荷重:400 kgf
引導面使用硬軌
