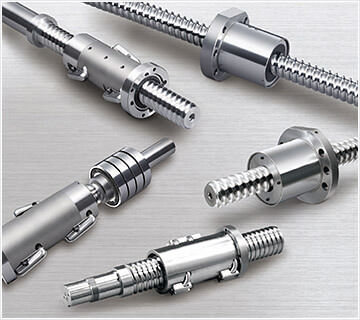

高速高負荷專用滾珠螺桿HTF-SRC

高負載驅動用滾珠螺桿HTF-SRC

HTF-SRC高負載驅動用

在高負載用途時之使用上的容易性,在嚴苛環境的使用條件下仍前所未見的,將電動化加以實現。從優越HTF滾珠螺桿之中射出成形機等大負載專用滾珠螺桿,更研發出對應高速及靜音的大負載滾珠螺桿。
高負載驅動用滾珠螺桿使用在需要高速、高加速的大負載驅動機領域中可發揮卓越的能力,同時動作時的噪音也減少了一半。

HTF-SRC型實現了小導程也能達到最高930mm/s的高速運轉。

豐富的種類

高速式樣的HTF-SRCHTF-SRD型或潤滑油脂密封形A1滾珠螺桿等,可對應高負荷驅動用滾珠螺桿全型與尺寸互換。

高負載專用設計

高負載荷驅動用滾珠螺桿是經由循環路配置的最佳化設計,和將滾珠球徑放大到極限之高負載專用的滾珠溝槽設計,與原來的標準品滾珠螺桿比較上,耐負載性能有大幅度的提升。

高DN循環路設計

因為實現了滾珠在於切線方向之平滑順暢的滾動傳送,降低了滾珠對各部品之撞擊衝突。對循環部品的高速性指標之DN值 (軸徑X轉數) 來說,比現有的外循環管方式達到了兩倍以上之DN值。

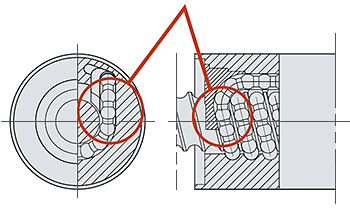

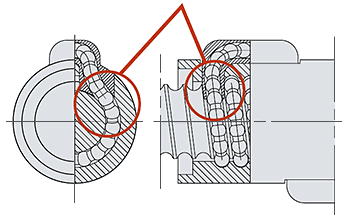

SRC循環方式 末端整流片的循環方式
實現滾珠在切線方向之平滑順暢的滾動傳送 實現滾珠在切線方向之平滑順暢的滾動傳送

HTF-SRC採用了新開發的循環方式

高速回轉 靜音性能

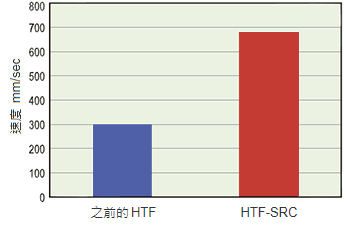

與之前的HTF相比最高轉速為兩倍以上的傳送速度。
HTF-SRC 6316軸徑Ø63、導程:16
與之前的HTF相比噪音降低了8~10dB的噪音。

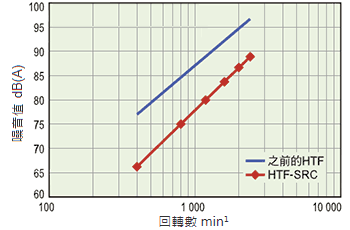

HTF-SRC噪音測試(測試條件距離軸心400mm)
