對應大型機高速化滾珠螺桿HTF-SRE

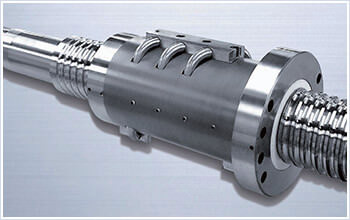

HTF-SRE 對應大型機的高速化滾珠螺桿

HTF-SRE 對應大型機的高速化滾珠螺桿

HTF 大型滾珠螺桿的高速系列上市。

可對應大型射出成形機及大型沖壓機的高速化。

高速

根據新開發的循環方式,容許回轉數較既有產品提升 1.4~2 倍。

(容許 d‧n 值為10萬)

高負荷容量

和既有品有相同的高負荷容量。

豐富且多樣化的種類

可選擇各軸徑最適用的導程。



新開發的 HTF-SRE 系列 (圓滑順暢的滾珠循環)

藉由循環片接線方向向上滑入的方式、實現高速化。

高速、高負荷用大型滾珠螺桿 HTF-SRE 系列

精度等級:JIS 規格 Ct7 級、軸方向間隙:0.05mm以下

為了預防滾珠間的互相撞擊,採用滾珠保持器 NSK S1™

用途:大型射出成形機、射出軸、鎖模軸的高速傳送用、大型電動沖壓機的高速傳送用。

設計上的注意點:螺桿軸端單邊側請製成螺紋切到底的形狀。

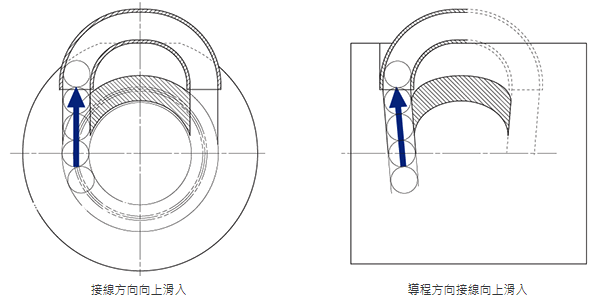

接線方向向上滑入     導程方向接線向上滑入
