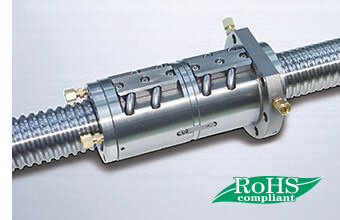

雙螺帽冷卻滾珠螺桿

雙螺帽冷卻滾珠螺桿

雙螺帽冷卻滾珠螺桿

將雙螺帽預壓滾珠螺桿的螺帽冷卻規格系列化。

當滾珠螺桿的尺寸較長,難以採用中空軸冷卻的情況下,此雙螺帽冷卻設計可讓長尺寸滾珠螺桿得以進行冷卻,可實現大型工具機的高精度化。

冷卻構造

將各螺帽之冷卻機構分開,提升冷卻的效果。

較高的冷卻效果

由於將螺帽內部的冷卻構造做了最佳化,實現與中空軸滾珠螺桿相同的冷卻效果。

低成本

以較低的成本來達成長尺寸滾珠螺桿的冷卻效果。

由於不需要對螺桿軸做中空孔的加工,所以可以以低價格來達成滾珠螺桿的冷卻。



冷卻構造

將各螺帽之冷卻機構分開,提升各螺帽的冷卻效果。而且,冷卻液不會經過間座的內部,即使預壓降低也可以維持冷卻機構的密封性。組裝部尺寸與既有產品尺寸相同,不需要對機械做設計變更就可以採用此種螺帽冷卻方式。

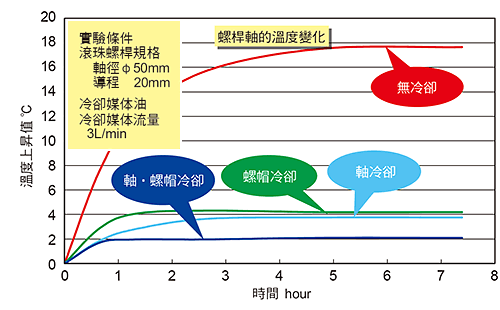

冷卻效果

由於將螺帽內部的冷卻構造做了最佳化,螺桿軸的溫度上升與軸心冷卻螺桿有相同的效果。而且,由於機台部上所組裝的螺帽因為有冷卻的關係,有遮斷滾珠螺桿的熱傳導到機台的效果。

以較低的成本來達成長尺寸滾珠螺桿的冷卻效果

由於當需要使用較長尺寸的中空軸冷卻滾珠螺桿時,可以更換成此雙螺帽冷卻螺桿。故可以以較低成本來實現大型工具機的高精度化。
