MSA 重負荷型線性滑軌

重負荷型線性滑軌

重負荷型線性滑軌

重負荷型MSA線性滑軌採用四列圓弧接觸式及45°接觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，軸向無論於X、Y、Z等軸的各種安裝方式都可以使用，並且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。

專利的潤滑油路設計，能夠均勻的將潤滑油脂個別循環迴路，無注入每論各種安裝方式都可以獲得最佳的潤滑效果，並且提昇整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。

重負荷型特性

高剛性，四方向等負荷設計、行走順暢度佳，低噪音、具自動調心能力、具互換之特性

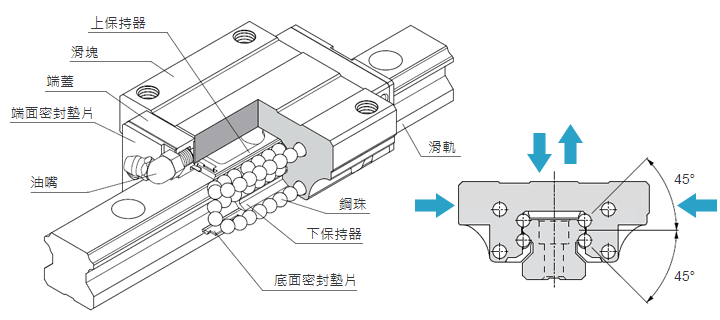

重負荷型構造



重負荷型滑塊型式

  • MSA-A重負荷型

    安裝可從滑塊的上面進行裝配，比MSA-E型滑塊有較長的螺紋孔。

  • MSA-E重負荷型

    除了可從滑塊的上面進行裝配外，同時又適用於工作台無法開安裝螺栓用貫穿孔的狀況下，從滑塊的底面往上進行裝配。

  • MSA-S重負荷型

    縮小滑塊的寬度，安裝可從滑塊的上面進行裝配。

  • MSA-LA超重負荷型

    超重負荷型與MSA-A型滑塊具有相同的斷面尺寸，增加滑塊的長度，並且增加負荷鋼珠數量，提昇整體的負荷能力。

  • MSA-LE超重負荷型

    超重負荷型與MSA-E型滑塊具有相同的斷面尺寸，增加滑塊的長度，並且增加負荷鋼珠數量，提昇整體的負荷能力。

  • MSA-LS超重負荷型

    超重負荷型與MSA-S型滑塊具有相同的斷面尺寸，增加滑塊的長度，並且增加負荷鋼珠數量，提昇整體的負荷能力。
