NSK高精度型滑軌HA/HS

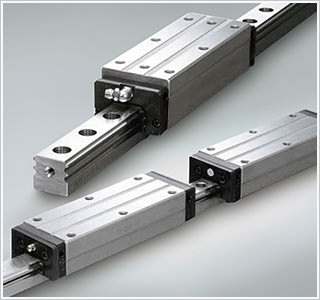

HA/HS高精度型滑軌

HA/HS高精度型滑軌

電氣製品或精密機器都急速著進化至高性能化、高品質化。同時像要製造這樣的產品的生產體系結構本身也被要求高精度化。NSK提早掌握了時代的動向趨勢及需求,有效率的提供新產品。在其中一個就是此高性能線性滑軌「高精度系列」。因為使用了被世界所誇讚的NSK專有技術,一方面達成高精度的運動,另一方面在低摩擦下仍可呈現高剛性、高負載容量。從越來越要求高精度的機械加工中心或精密車床等的工作機械到半導體製造裝置或液晶製造裝置等的精密機器皆可對應,適用於要求高性能水準的各種機械、機器的高性能線性滑軌。

實現了空前的高運動精度及高剛性。為了對應高精度工作機械而誕生的新型設計直線滑軌。適用於超高精度機床、測量儀器的直線導軌產品。

高精度

藉由超長型滑座以及全新設計樣式,無論是狹窄範圍或是廣範圍皆能實現高運動精度。

鋼珠通過震動降低1/3(以本社產品為基準)

藉由超長型滑座以及全新設計樣式,當鋼珠通過時產生的振動比起以前的產品降低了1/3。對於搬送Table的運動值限度的提升能有很大的貢獻。

高剛性、高負荷重量、低摩擦的實現

經由大幅增加鋼球數,得以實現高剛性、高負荷重量、低摩擦的需求。
HA型式、HS型式滑軌都大幅度的增加了鋼球數,與本公司以往的產品比較,不僅降低了摩擦而且實現了高剛性、高負載容量。

採用高防塵油封

將高防塵樣式的側邊油封、底部油封及內部油封設定為標準裝備。
因而得以長期間維持高精度的加工能力。

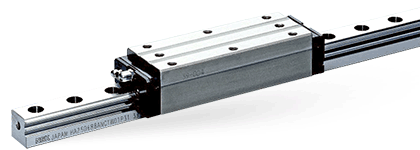

HA型式滑軌的用途

提高了防塵性的HA型式最適合用在機械加工中心,精密車床,研削床等要求高精度運動的工作機械。而且在低摩擦下也有高剛性的特性,故也適用於放電加工機。

採用高防塵密封墊,高防塵式樣將側邊密封墊及下方密封墊,內側密封墊當作標準配備,能長期間維持高精度的運動能力。

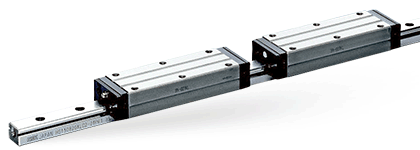

HS型式滑軌的用途

低摩擦,小型化,為了能柔軟的對應各種需求,另外也準備有耐腐蝕性高的不銹鋼品。

重視低摩擦與小型化的HS型式,從需要高精度測試的精密測試機到需要高品質的加工精度的切塊機、切片機、各種半導體製造設備、液晶製造設備等皆很適合使用。

高精度型滑軌的使用例(依據敝公司實績)

使用例 鋼球通過時震動的影響 高精度型滑軌的效果
機械加工中心、研削床、
切塊機(Dicer)、切片機(Slicer)
加工面精度的惡化

超長形的滑座會抑制因鋼球通過震動和滑軌的彎曲而產生的姿勢變化。

鋼球循環部的最佳設計會讓鋼球圓滑順暢的循環,可抑制鋼球通過之震動。

滑軌組裝用的沉頭孔座深度會減低滑軌變形,抑制螺栓與螺栓之間間距的扭曲。

塗布機(線性方式) 顯影劑會有塗布不均發生
塑膠加工機 加工面會有約鋼球徑2倍的間距
加工傷痕發生
精密滑台 台面運動精度的惡化
