高負荷滾珠螺桿

高負荷滾珠螺桿

高負荷滾珠螺桿

PMI針對FSVH型式進行鋼珠與螺紋的接觸角、鋼珠直徑、迴流方式的改善，
以提高與舊型式FSVC差異兩倍以上之額定動負荷。

高DN值
PMI採用將鋼珠與迴流軌道作切線式循環構造，可使用在DN值較高之高轉速需求上。
多樣化的規格組合
可承製軸徑Ø50~Ø100導程16~25之標準規格。若有此種需求請與本公司連絡。
高壽命
高負荷型採用之循環構造可使螺帽內之負荷分佈均勻，提高滾珠螺桿之使用壽命。
舊型式FSVC之循環方式為迴流管垂直插入滾珠溝槽形成一前傾角，滾珠在進入迴流管時會與迴流管撞擊而彈入迴流管，FSVH之循環構造由切線方向進入迴流管，與導程角方向一致可順暢進入迴流管，可提高循環構造之使用壽命。
低噪音
因為採用切線式循環構造，故能消除鋼珠在迴流時撞擊迴流管所產生之噪音。
多用途
射出成型機、沖壓機、鍛壓機、壓模鑄造機床、半導體製造設備、產業用機械



高負荷螺桿新舊循環圈數差異比較

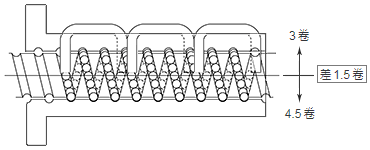

舊有 FSVC 循環構造

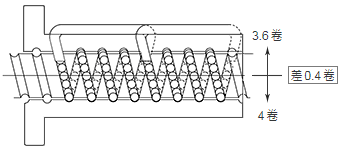

新型 FSVH 循環構造

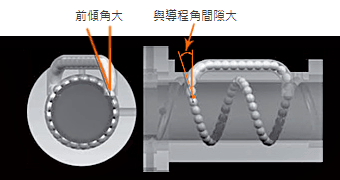

舊有 FSVC 循環方式

迴流管垂直插入滾珠溝槽形成一前傾角

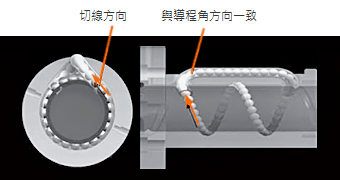

新型 FSVH 循環方式

循環構造由切線方向進入迴流管
