高速、靜音滾珠螺桿 II

高速、靜音Ⅱ SS 滾珠螺桿

高速、靜音Ⅱ SS 滾珠螺桿

小型化設計

大幅度降低了滾珠螺桿驅動時的高峰噪音值。

噪音大幅度的降低

滾珠螺桿驅動時之噪音大幅度的降低。

由於對螺桿軸溝做了最佳設計及生產技術開發所做的滾動音對策,大幅度降低了滾珠滾動時的噪音。

降低了與機台的共鳴、共震。

高速、靜音滾珠螺桿

與「高速、靜音滾珠螺桿」技術來併用,達成了更低噪音化。

由於與降低了滾珠循環音的「高速、靜音滾珠螺桿」之併用,更加達成了噪音之降低。

滾珠螺桿週遭的噪音主要是由滾珠循環部和滾珠滾動部所發生的。

滾珠循環音:在循環部品內滾珠在循環所發生的音。

滾珠滾動音:軸和螺帽的螺桿軸溝面之滾珠在滾動的音。

以往的滾珠螺桿多有滾珠循環音,因為有了「高速、靜音滾珠螺桿」之後,大幅度的降低了滾珠循環音。但是,逐漸的以往並不成為問題的滾動音也逐漸因為設備的共鳴、共震音,而被要求提出對策。



滾珠滾動時的低噪音化

高速、靜音 Ⅱ 滾珠螺桿,由於對螺桿軸溝做了最佳設計及生產技術開發,達到了抑制滾珠滾動時所發生的震動。此結果是,大幅度的降低了滾動面的共鳴音或表面精度所引起的噪音(滾珠滾動音)。請比較以下所示之彩色頻譜圖。

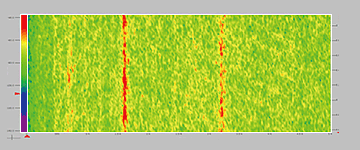

以往的滾珠螺桿,有特定頻率的噪音(圖中紅線部)

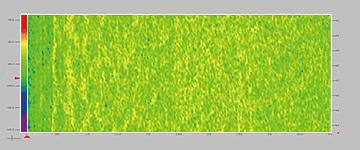

高速、靜音 II 滾珠螺桿,無特定頻率的噪音

高速、靜音Ⅱ滾珠螺桿的效果

當採用高速、靜音Ⅱ滾珠螺桿時,會有以下的優點。

由於高速、靜音滾珠螺桿的滾珠循環音降低,以往高速傳送時被放大的滾珠滾動音隨著降低。

降低了隨著工具機的輕量化容易造成問題的共鳴、共震音。降低了組裝精度不良時所增幅的滾珠滾動音。
