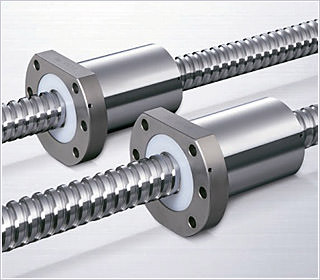

雙驅動專用滾珠螺桿TW

TW雙驅動專用滾珠螺桿

TW雙驅動專用滾珠螺桿

附加有最適合雙驅動的機能之高機能TW滾珠螺桿,可輕易發揮出雙驅動台座的高剛性、高精度、快速反應性能。

高剛性、壽命長

因為是雙驅動方式,不僅具備高系統剛性、也得以延長運轉壽命。

高精度

採用了導程精度以及預壓扭力的特別管理以及強制冷卻的技術,因而達成了高精度的運送。

精度等級JIS C3級中空螺桿:採用強制冷卻方式以提高精度。

快速反應性

將螺桿軸慣性抑制到1/2以下,實現了快速反應的性能。

滾珠螺桿導程精度及扭力相互差

雙驅動用滾珠螺桿大幅度提高了成對的滾珠螺桿之間的導程精度,以及縮短了預壓杻力的相互差距。可以大幅改善台座的真直度以及滾珠螺桿的壽命。

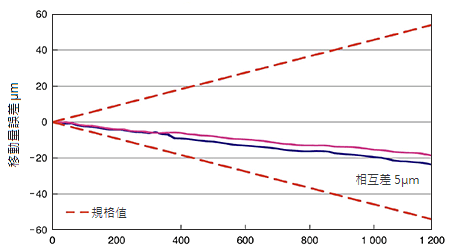

導程精度相互差 滾珠螺桿熱膨脹位置相互差
螺桿有效長度 時間 t, h

藉由雙驅動方式的使用,即使把螺桿外徑縮小一號,仍然擁有高剛性、長壽命 透過使用兩支螺桿的方式,可以得到比使用一支時更高的系統剛性,並能設計出壽命更長的運轉驅動機構。因為縮小螺桿軸徑尺寸縮小,即使是使用兩支螺桿也不會增加噪音。
