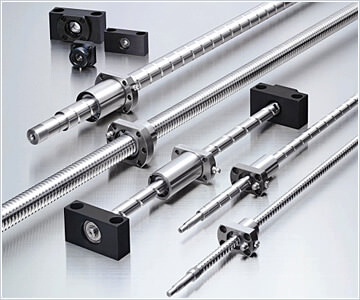

標準庫存微小型滾珠螺桿FA

FA標準微小型滾珠螺桿

FA標準微小型滾珠螺桿

小型化FA滾珠螺桿標準級(PSS)精度等級C5級、實現了高速、靜音、小型化的次世代滾珠螺桿,以標準在庫達成可即時出貨。

噪音降低6分貝

聽覺上噪音約減半,相當於降低6分貝。達到靜音、高音質要求。

可達每分鐘5000轉的高速回轉能力

最大回轉數比以前產品高出1.6倍。可對應至每分鐘5000轉,應用範疇更為廣泛。

油嘴成為標準裝備

油嘴(M5x0.8)成為標準裝備,設定了兩個給油口讓保養上更為方便,進行集中配管的接續也變得容易許多。

新型接觸油封

加強潤滑脂維持性的新型接觸油封 Storage Seal,徹底發揮潤滑脂的保持性能及落實無塵環境。

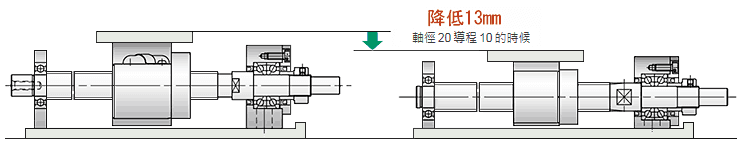

低型設計

採用小型化FA專用的低型支撐座,可達到低型組裝設計。

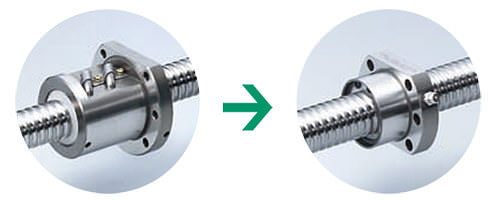

螺帽外徑尺寸可減少10~30%

螺帽外徑最多可縮小30%與本社製品相比。讓各式各樣機器或裝置的小型化,例如 XY Table 的薄型化,都得以實現。



小型化的空間比較

螺帽外徑的小型化體積最大可減少30%以及專用支撐座的多樣化設計,可以節省裝置之設計空間。(軸徑25導程5的時候)

小型化FA滾珠螺桿有著各種豐富的尺寸,除了一般用的PSS型,還有高精度、適合潔淨無塵的USS型,對於搬送用的滾珠螺桿則準備有FSS型,可以快速的對應客戶的需求。根據環境用途的三種類別來挑選。

一般用 PSS 型 高精度、無塵室用 USS 型 搬送用 FSS 型

精度等級:JIS C5
軸方向間隙
軸徑Ø6、80.005以下
軸徑Ø10〜:0

精度等級:JIS C3
軸方向間隙:0

精度等級:JIS Ct7
軸方向間隙:0.010以下
