超大扭矩伺服馬達PB

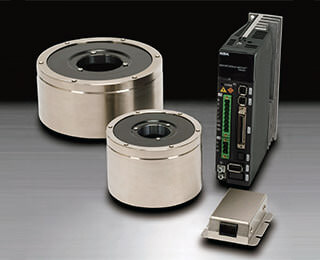

PB型超大扭力伺服馬達

Megatorque Motor PB 追求容易使用和高性價比(CP值) 的新系列。
能幫助設備、裝置的生產性之向上提升。

小型化尺寸設計

小型化尺寸,有便於配線和配管的大口徑中空孔。以脈衝列輸入,驅動很簡單。搭載自動調諧 Auto Tuning 機能,簡單就可啟動。

減速機+伺服馬達機構的直接驅動化。裝置小型化、輕量化將以往的旋轉和搬送機構變得更小型化。

直驅式 Direct Drive 馬達的優點

超大扭矩馬達不需使用減速機,能夠將負荷直接負載於馬達來驅動,以無背隙 Backlash、無空轉 Lost motion 來達成高精度位置定位。而且,由於使用了高精度、高剛性的潤滑油脂封入之軸承,實現長期免保養。




PB型馬達規格

性能項目 單位 扭矩馬達公稱型號
M-PB1006JN001 M-PB3015JN001 M-PB3030JN001 M-PB3060JN001
馬達外徑 mm Ø100 Ø152
馬達中空孔徑 mm Ø35 Ø56
馬達高度 mm 75 92 126
最大輸出扭矩 N・m 6 15 30 60
額定輸出扭矩 N・m 2 5 10 20
最高回轉速度 S-1 10 8
額定回轉速度(連續) S-1 5 1
回轉位置檢出器解析能 分割/回轉 524 288
絶對位置定位精度 112 (環境溫度25 ±5 °C時)
反覆位置定位精度 ±5
容許軸向荷重(水平安裝時) N 1000 2000
容許軸向荷重(倒吊安裝時) N 120 200
容許徑向荷重 N 270 540
容許力矩荷重 N・m 9 20
轉子慣性力矩 kg・m² 0.0026 0.014 0.016 0.021
推薦負荷慣性力矩 kg・m² 0~0.26 0~1.1 0~1.4 0~3.1
重量 kg 2.6 5.8 7.2 10.2
環境條件 動作溫度0~40°C、濕度20~80%、無結露、屋內使用、無塵埃、無腐蝕性氣體
保護等級 相當於 IP30
