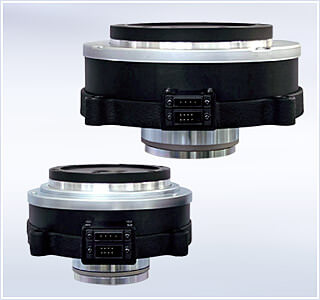

PN薄型超大扭矩馬達
附煞車功能,在底部設計了煞車系統,提高製品的安全性與生產性。
有煞車功能的超大扭矩馬達亦可以在短時間内交貨。
為負動作型,採用無背隙之持續式煞車
因為採用負動作型(通電時煞車為開放型)的煞車,可以防止發生不平衡負載時(電源斷電等)之不正常回轉,確保裝置安全性。由於採用無背隙的煞車,所以在煞車狀態下不會有間隙,當外力發生時亦可以保持正確的位置。
雖然追加了煞車功能,但仍然很薄且具有超大扭矩
在扭矩馬達底部配置了小型化卻強而有力的煞車系統,除了將扭矩馬達高度的增加抑制到最小,同時馬達本身慣性力矩的增加也抑制到最小,實現了高速搬送的功能。而且馬達旋轉時不會產生煞車擦過音,煞車摩擦不會對馬達輸出扭矩有影響。
即使附有煞車功能亦能夠在短期間交貨
在有需要附有煞車系統之馬達時,亦可以在短時間内交貨。
符合歐洲RoHS規章
符合歐洲RoHS規章,是對環境保護能盡一份心力貢獻的裝置。

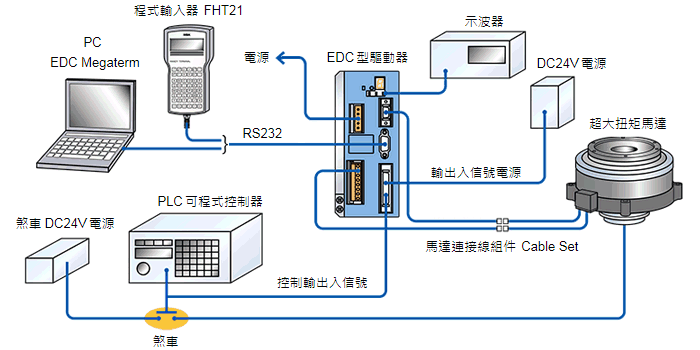

PN型馬達規格
性能項目 | 單位 | 扭矩馬達公稱型號 | |
---|---|---|---|
M-PN3045KG001 | M-PN4135KG001 | ||
最大輸出扭矩 | N・m | 45 | 135 |
額定輸出扭矩 | N・m | 15 | 45 |
最高回轉速度 | S-1 | 3 | |
額定回轉速度 | S-1 | 1 | |
回轉位置檢出器解析能 | 分割/回轉 | 2,621,440 | |
絶對位置定位精度 | 秒 | 互換 90 (環境溫度 25 ±5°C、煞車釋放時的位置精度) | |
反覆位置定位精度 | 秒 | ±2 (煞車釋放時的位置精度) | |
容許軸向荷重 | N | 4500 | 9500 |
容許力矩荷重 | N・m | 80 | 160 |
煞車扭矩 | N・m | 36 | 72 |
煞車電源 | V | DC 24V | |
煞車消耗電力 | W | 26 | 40 |
轉子慣性力矩 | kg・m² | 0.018 | 0.080 |
推薦負荷慣性力矩 | kg・m² | 0.11~0.77 | 0.57~3.99 |
重量 | kg | 18 | 34 |
環境條件 | 動作溫度0~40°C、濕度20~80%、無結露、屋內使用、無塵埃、無腐蝕性氣體 | ||
保護等級 | 相當於 IP30 |
