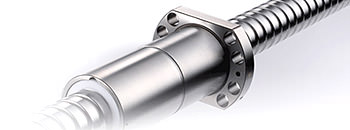

端塞高負荷滾珠螺桿

端塞高負荷滾珠螺桿

端塞高負荷滾珠螺桿

應用範圍CNC機床、精密專用機、高精度加工機、
高速機床、電子生產設備、自動化傳動設備、醫學設備。

對高導程滾珠螺桿來說，高剛性、低噪音以及溫升控制是十分重要的。
端塞高負荷滾珠螺桿採取的對策及專利設計使達到如下的特性。

端塞高負荷滾珠螺桿特性

高DN值
DN值最高可達220,000
低噪音
螺紋上平均準確的鋼珠節圓直徑(BCD)，使得滾珠螺桿獲得穩定一致的預壓扭矩及降低噪音值，使用高剛性、耐磨耗的強化塑膠材質之迴流系統，使鋼珠運轉聲音保持低沉且柔順。
節省空間
螺帽長度變短，外徑尺寸可減少20%~25%，總體積因此可以減少大約50%。
循環方式
迴流路徑與導程角相切又與BCD相切，可有效改善其順暢度。端塞型採用耐磨耗的，強化塑膠材質之迴流系統。



與導程角相切又與BCD相切可有效改善其順暢度

螺帽長度變短，外徑尺寸可減少20%~25%



端塞型螺帽型式

  • FSDC端塞型單螺帽

  • FDDC端塞型雙螺帽

  • FSDH端塞高負荷型雙螺帽
